PROPOSTE per ATELIER CREATIVI e BANDO CURRICOLI DIGITALI

TEK4EDU ha sviluppato dei prodotti che permettono un percorso tecnologico sperimentale, compatibile con le linee guida del MIUR per l'attuazione del Piano Nazionale Scuola Digitale, conformemente al modello Schoolkit (Microcontrollori e Robotica).

I destinatari finali del progetto sono gli Studenti della Scuola Secondaria di primo grado e le Scuole che vogliono approfondire le tematiche sviluppate durante le lezioni di TECNOLOGIA.

I prodotti sono idonei anche per scuole secondarie di II grado, in cui si potranno sviluppare competenze relative al coding per Arduino e per App Android.

Attraverso la sperimentazione attiva gli Studenti potranno:

1. focalizzare e memorizzare con maggiore efficacia gli argomenti trattati teoricamente,

2. utilizzare semplice strumentazione per l'esecuzione di misurazioni e apprendere il significato delle

   grandezze, delle Unità di Misura e dei termini scientifici di comune utilizzo,

3. proporre soluzioni innovative e modifiche creative al sistema in studio.



Le nostre proposte attuali sono:

- myLAB mod.T4E-LAB-01 Soluzione completa per allestimento di laboratorio per sperimentazione elettronica di base e coding



Simulatori di processo (produzione, controllo e trasmissione senza fili) con Arduino:

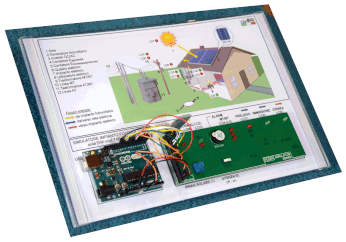

- SIMULATORE DI CENTRALE IDROELETTRICA hydroSIM mod.T4E-SIM-01

SIMULATORE DI SERRA greenhouseSIM mod.T4E-SIM-02

SIMULATORE DI IMPIANTO FOTOVOLTAICO solarSIM mod.T4E-SIM-03

SIMULATORE DI SISTEMA DI TRASMISSIONE wirelessSIM mod.T4E-SIM-04



Gli stessi Simulatori sono disponibili in versione EASY, che aggiungono interfaccia Bluetooth e APP Android sviluppate con MIT App Inventor. E' fornito il codice sorgente per MIT AI2.




myLAB mod.T4E-LAB-01

Download
T4E-LAB-01_R.1_1702_IT.pdf
Documento Adobe Acrobat 503.7 KB

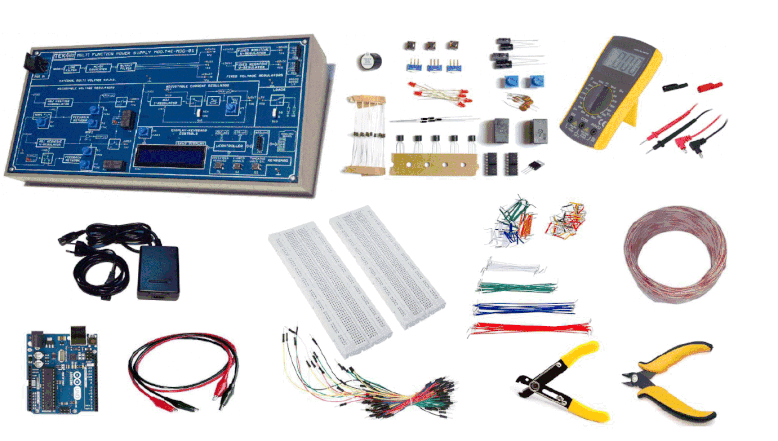

myLAB mod.T4E-LAB-01 è la soluzione completa per allestire il laboratorio in cui si vorranno eseguire esperimenti di elettricità ed elettronica, realizzando circuiti e prototipi.

Per permettere agli Studenti di costruire, assemblare e cablare prototipi elettrici ed elettronici, myLAB include tutti gli accessori e attrezzi necessari per completare il laboratorio e renderlo autonomo:




- n.1 Alimentatore Trainer con n.7 uscite  di tensione (fisse, regolabili, positive e negative) e n.1 uscita in corrente regolabile, interfacciabile a scheda Arduino/Genuino UNO,

- n.1 scheda Arduino/Genuino UNO,

- n.1 tester digitale,

- vari componenti elettrici ed elettronici, circuiti integrati, cavi terminati e non, e attrezzi per la preparazione dei cavi.

Tutti questi componenti sono compatibili tra loro e myLAB, che è accompagnato da manuale scritto in Italiano, non necessita di altro !



Alcuni esempi di esperimenti possibili con myLAB:

 - Verifica della legge di Ohm

 - Misura della caduta di tensione (Volt) e della corrente (Ampere)

 - Calcolo della potenza in un carico resistivo

 - Osservazione e sperimentazione dei seguenti componenti elettrici ed elettronici: pulsante, interruttore,

   deviatore, resistenze fisse e variabili, condensatori, i diodi normali e Led, transistor, relè elettromeccanico,

   segnalatore acustico, circuito integrato

- Circuiti con resistenze in serie e in parallelo

- Il diodo e la "unidirezionalità" del verso della corrente che lo attraversa

- Alimentare il diodo Led

- Usare il transistor come interruttore

- Come funziona il relè elettromeccanico

- Come attivare il segnalatore acustico

- Come costruire un alimentatore

- Circuiti per studiare l'algebra di Boole, le variabili vero/falso (1/0)  e gli operatori booleani AND/ON/NOR/

  NAND

- Osservare, analizzare e modificare il codice (Sketch)  che gestisce l'Alimentatore Trainer




SIMULATORI DI PROCESSO con Arduino

Abbiamo sviluppato dei Simulatori che mostrano il funzionamento di:

- una CENTRALE IDROELETTRICA

- una SERRA

- un IMPIANTO FOTOVOLTAICO

- un SISTEMA DI TRASMISSIONE



Ogni simulatore è fornito con una scheda Arduino UNO pronta per l'uso perché già programmata in fabbrica.

E' sufficiente solo alimentare il simulatore per utilizzarlo.



Sono disponibili in due Versioni:

- Standard: con Breadboard e componenti elettronici da montare.

E' orientato al Coding e alla pratica.

L'insegnante (a seconda del livello scolastico dell'istituto) può concentrarsi su:

- i concetti esposti (ad es. il funzionamento della centrale idroelettrica)

- la lettura dei semplici schemi elettrici e di montaggio

- la pratica: mostrando, identificando e facendo montare i componenti elettronici sulla breadboard, facendo eseguire il cablaggio tra scheda Arduino e breadboard,

- la dimostrazione di come è stato sviluppato il codice Arduino che fa funzionare il Simulatore, eventualmente eseguendo modifiche per far valutare gli effetti agli Studenti

Questa versione è suggerita per la scuola Secondaria I grado (Tecnologia) e II grado (istituti tecnici / professionali).



- Easy: con un circuito stampato che contiene i componenti elettronici già montati,  pronto per l'uso.

E' orientato maggiormente al Coding e all'installazione, uso  e comprensione delle APP Android. Ha una interfaccia Bluetooth per la connessione a Smartphone o Tablet.

L'insegnante (a seconda del livello scolastico dell'istituto) può concentrarsi su:

- i concetti esposti (ad es. il funzionamento della centrale idroelettrica)

- la lettura dei semplici schemi elettrici e di montaggio

- l'esecuzione del cablaggio tra scheda Arduino e circuito

- l'installazione e l'uso della App inclusa utilizzando il nostro QRcode

- la realizzazione di una semplice App con software gratuito scaricabile da Google Play (Play Store)

- la dimostrazione di come è stato sviluppato il codice Arduino che fa funzionare il Simulatore e gestisce l'interfaccia Bluetooth, eventualmente eseguendo modifiche per far valutare gli effetti agli Studenti

- la dimostrazione di come è stata sviluppata la App che gestisce i  dati ricevuti dal Simulatore via Bluetooth, eventualmente eseguendo modifiche per far valutare gli effetti agli Studenti.

E' stata realizzata con App Inventor 2 for Android (AI2), che è un ambiente si sviluppo gratuito per applicazioni Android open-source gestito dal MIT (Massachusetts Institute of Technology).

AI2 usa la programmazione ad oggetti con una interfaccia molto semplice ed intuitiva, tipo drag-and-dropmolto simile ad altri ambienti di programmazione come Scratch.

Questa versione è suggerita per la scuola Primaria, la scuola Secondaria I grado  (Tecnologia) e II grado (scientifico, istituti tecnici / professionali)

In particolare per le scuole Primarie, è  un valido dimostratore:

- dei concetti esposti: ad es. il funzionamento della centrale idroelettrica

- della tecnologia utilizzata: schede elettroniche, componenti elettronici, App...

- dell''installazione ed uso della App inclusa.

Non è necessario conoscere o saper utilizzare Arduino o come sono state sviluppate le App: saranno solo risorse utilizzate.

Per scuole di livello superiore, viceversa, sarà possibile entrare nei dettagli degli argomenti sviluppati, modulando il livello di profondità, poiché sono forniti i codici sorgente per Arduino e App.



Ogni simulatore è costituito da:

- una base ergonomica trasparente che contiene il disegno sinottico del sistema con disegnati i suoi componenti principali

- una scheda Arduino/Genuino UNO e

- una breadboard con i componenti da montare (versione Standard) oppure un circuito con i componenti già montati e pronto all'uso (versione Easy).

E' alimentato dal PC attraverso la scheda Arduino/Genuino UNO ma può anche funzionare alimentato in modo autonomo (ad esempio con opzione suggerita myLAB mod.T4E-LAB-01 oppure mod.T4E-ACC-03).

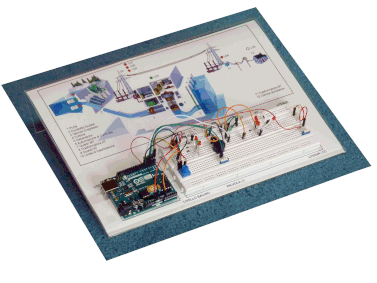

hydroSIM mod.T4E-SIM-01

Simulatore Standard che mostra il funzionamento di una centrale idroelettrica.

Download
DEPLIANT
T4E-SIM-01_R.1_1702_IT.pdf
Documento Adobe Acrobat 739.7 KB

hydroSIM mod.T4E-SIM-01-E

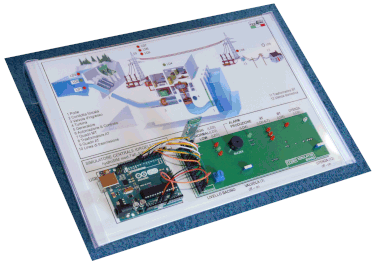

Simulatore EASY con circuito pronto all'uso che mostra il funzionamento di una centrale idroelettrica.

Con APP Android  e connessione Bluetooth.

Download
DEPLIANT
T4E-SIM-01-E_R.0_1706_IT.pdf
Documento Adobe Acrobat 455.7 KB

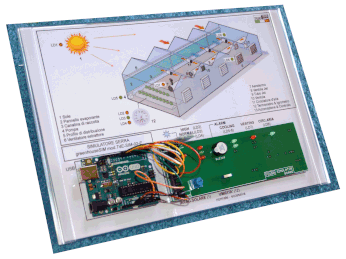

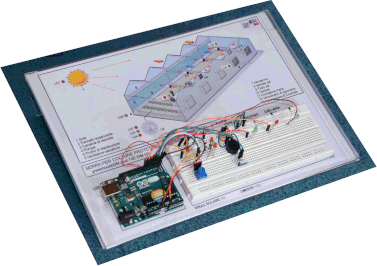

greenhouseSIM mod.T4E-SIM-02

Simulatore Standard che mostra il funzionamento di una serra per colture protette.

Download
DEPLIANT
T4E-SIM_02_R.0_1702_IT.pdf
Documento Adobe Acrobat 215.1 KB

greenhouseSIM mod.T4E-SIM-02-E

Simulatore EASY con circuito pronto all'uso che mostra il funzionamento di una serra per colture protette.

Con APP Android  e connessione Bluetooth.

Download
DEPLIANT
T4E-SIM-02-E_R.0_1706_IT.pdf
Documento Adobe Acrobat 360.4 KB

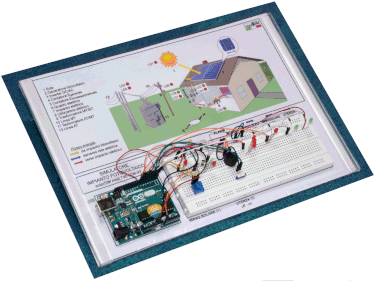

solarSIM mod.T4E-SIM-03

Simulatore Standard che mostra il funzionamento di un impianto fotovoltaico che produce energia elettrica dal sole.

Download
DEPLIANT
T4E-SIM_03_R.0_1702_IT.pdf
Documento Adobe Acrobat 217.8 KB

solarSIM mod.T4E-SIM-03-E

Simulatore EASY con circuito pronto all'uso che mostra il funzionamento un impianto fotovoltaico che produce energia elettrica dal sole.

Con APP Android  e connessione Bluetooth.

Download
DEPLIANT
T4E-SIM-03-E_R.0_1706_IT.pdf
Documento Adobe Acrobat 366.5 KB



wirelessSIM mod.T4E-SIM-04

Simulatore Standard che mostra come è possibile trasferire con un mezzo di trasmissione senza fili una informazione digitale.

Download
DEPLIANT
T4E-SIM_04_R.0_1702_IT.pdf
Documento Adobe Acrobat 301.2 KB

wirelessSIM mod.T4E-SIM-04-E

Simulatore EASY con circuito pronto all'uso che mostra  come è possibile trasferire con un mezzo di trasmissione senza fili una informazione digitale.

Con APP Android  e connessione Bluetooth.



Download
DEPLIANT
T4E-SIM-04-E_R.0_1706_IT.pdf
Documento Adobe Acrobat 447.5 KB

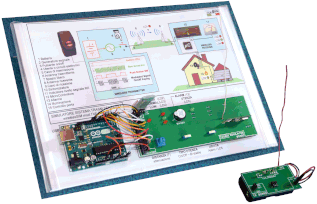

Il wirelessSIM ha caratteristiche funzionali e didattiche analoghe agli altri simulatori, ma è costituito da due parti:

- un circuito che contiene il trasmettitore 433MHz e

- la base ergonomica, che contiene la scheda Arduino/Genuino e il ricevitore 433MHz.

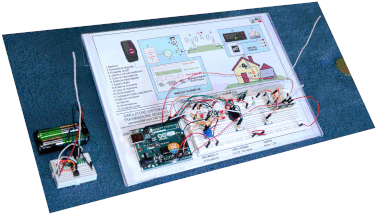

In questo modo, il trasmettitore può essere posizionato (essendo alimentato a pile, vedi foto) a molti metri di distanza dal ricevitore.

Potremo comandare a distanza l'accensione di un led o di un segnalatore acustico (buzzer) con modalità on/off o bistable (con cambiamento di stato ad ogni invio del comando).

wirelessSIM utilizza veri componenti elettronici di Radio Frequenza e utilizza la banda libera ISM (Industrial, Scientific, Medical) a  433MHz.

Il ricevitore del simulatore può anche ricevere segnali inviati da altri radiocomandi presenti nella stessa area che utilizzano la stessa banda, consentendo discussioni e riflessioni in merito all'inquinamento elettromagnetico.

E' possibile anche utilizzare un oscilloscopio (se disponibile nell'istituto) per osservare i segnali trasmessi e ricevuti (vedi foto) e per mostrare agli Studenti come utilizzarlo.



wirelessSIM

versione Standard

(trasmettitore e unità principale con ricevitore e scheda Arduino).

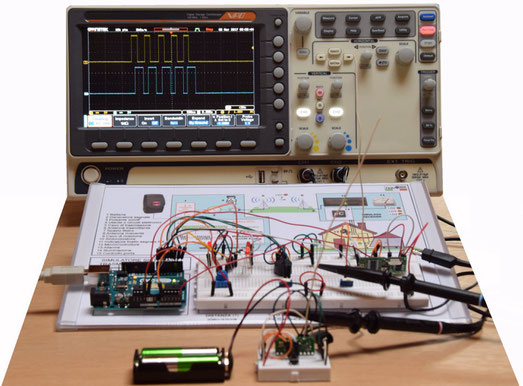

L'oscilloscopio mostra il comando ottenuto premendo ripetutamente (5 volte) il pulsante del trasmettitore (traccia gialla) e il segnale ricevuto (traccia blu)

wirelessSIM

versione Standard (solo trasmettitore)

L'oscilloscopio mostra il comando ottenuto premendo ripetutamente il pulsante del trasmettitore (traccia gialla) e il segnale trasmesso (traccia blu)



Esempio

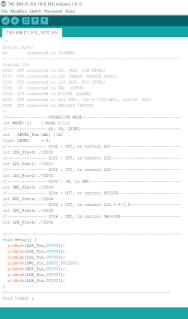

Sketch

Esempio

Flow-chart

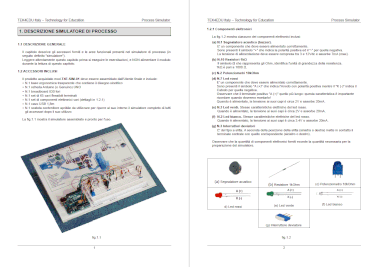

Esempio di Indice e pagine iniziali del manuale (es.hydroSIM mod.T4E-SIM-01)

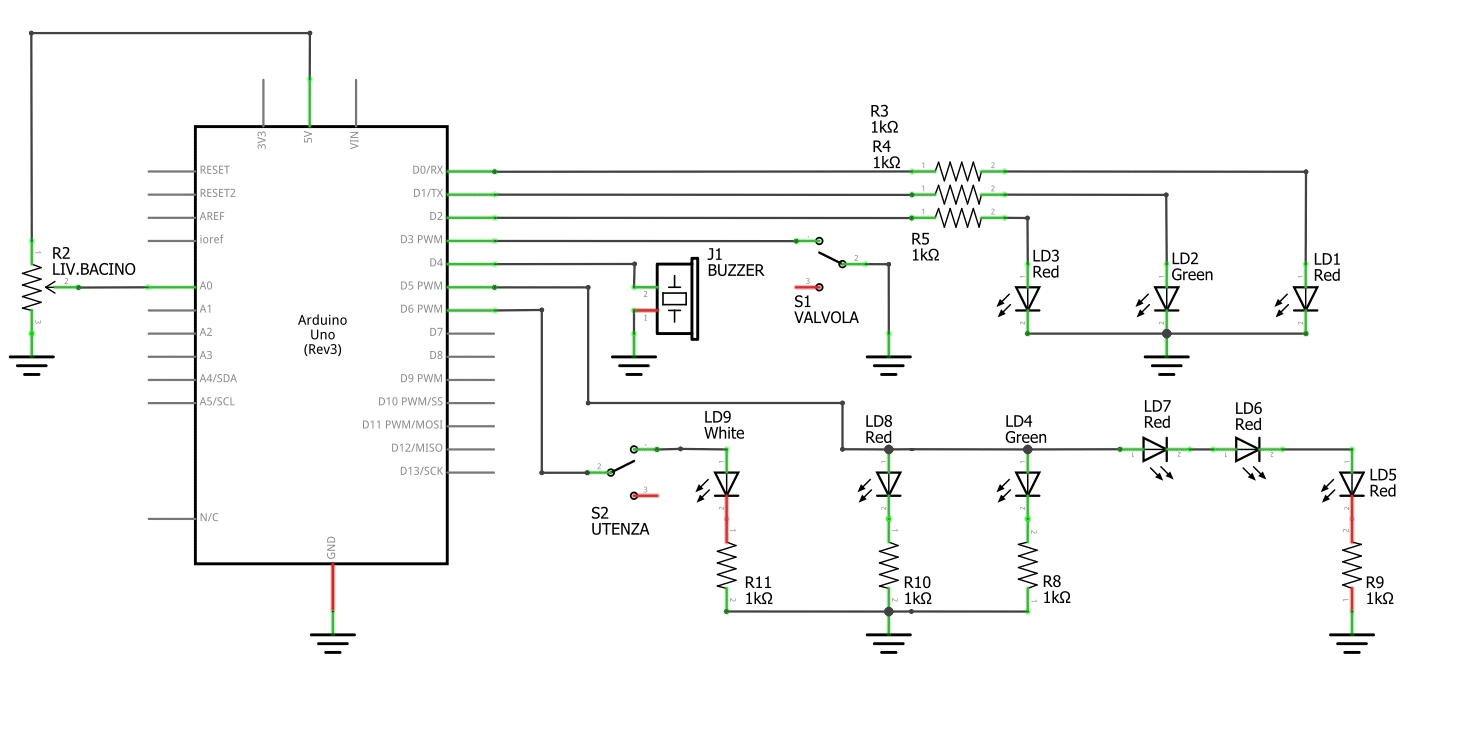

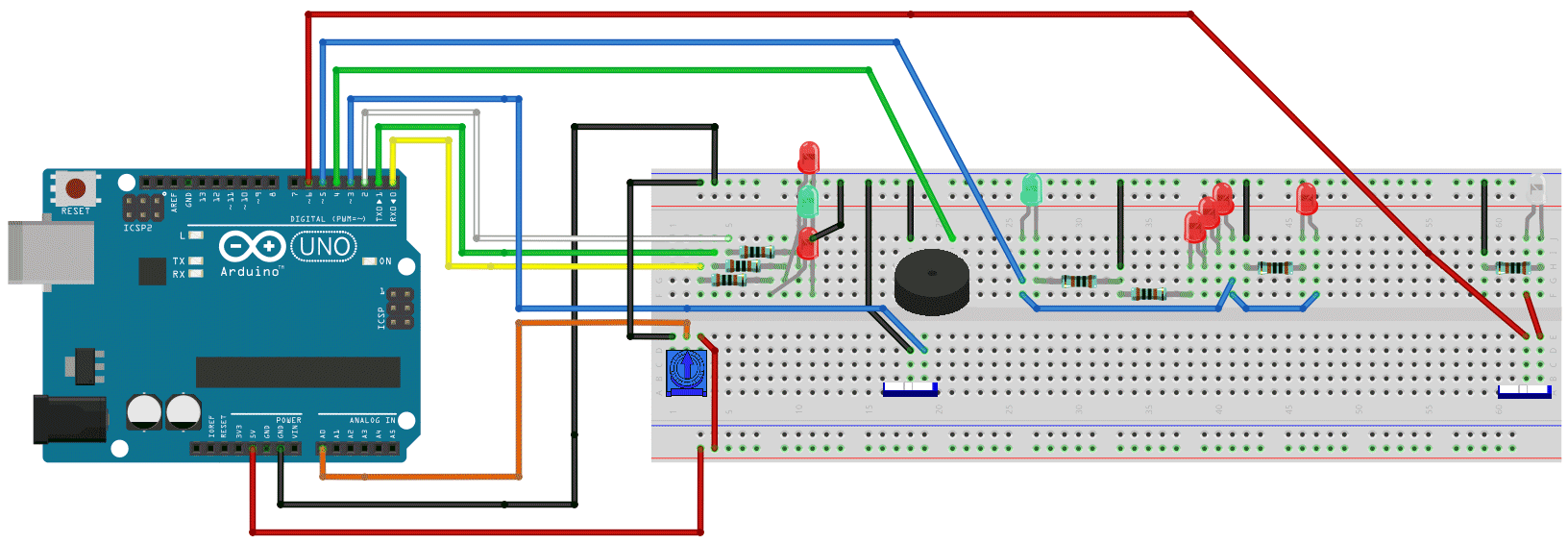

Schema elettrico e di montaggio su Breadboard in dotazione

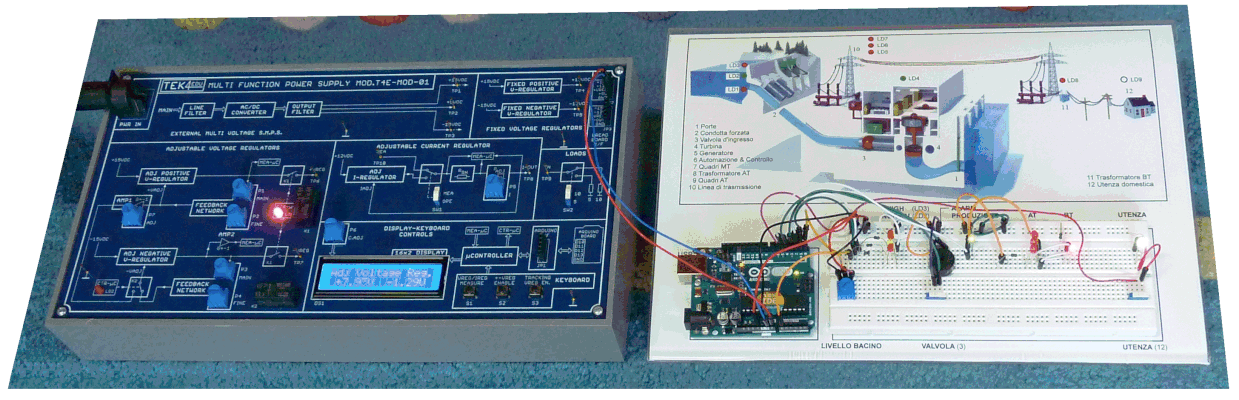

Esempi di utilizzo dei Simulatori (le immagini mostrano hydroSIM mod.T4E-SIM-01 e prodotti opzionali non inclusi):

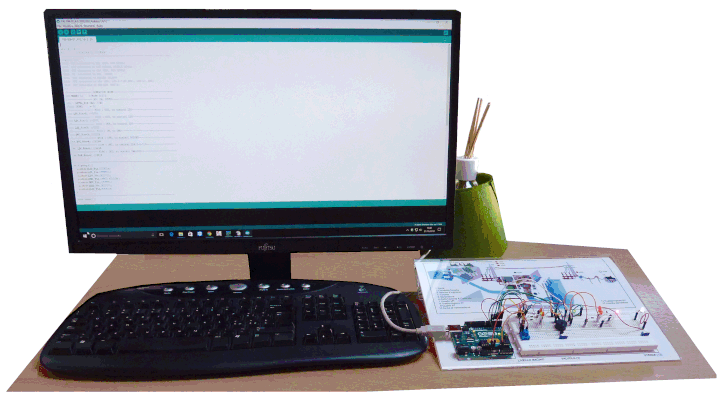

1. Simulatore alimentato da PC per esercizi di coding



2. Simulatore alimentato dall'Alimentatore Trainer myLAB e senza PC per esercitazioni pratiche di montaggio ed uso



3. Simulatore alimentato da Power Bank (o anche con Alimentatore da rete mod.T4E-ACC-3) senza PC per esercitazioni pratiche di montaggio ed uso




Solo per versioni EASY (le immagini sono relative a hydroSIM mod.T4E-SIM-01-E)

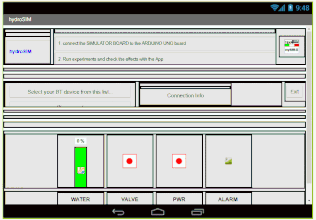

- Esempio App realizzata con application scaricato gratuitamente da Google Play

App Arduino AD9850 DDS App Inventor AI2 Vernier shield


 - Esempio App realizzata con MIT App Inventor 2 e fornita in dotazione (file sorgente .aia e file eseguibile .apk):

App Arduino AD9850 DDS App Inventor AI2 Vernier shield
1.Avvio App
App Arduino AD9850 DDS App Inventor AI2
2.Connessione al modulo BlueTooth del simulatore
App Arduino AD9850 DDS App Inventor AI2App Arduino AD9850 DDS App Inventor AI2 Vernier shield
3. Utilizzo App con dati ricevuti dal simulatore
App Arduino AD9850 DDS App Inventor AI2 Vernier shield
QRcode



Installa la nostra App (anche senza Simulatore!):

1. Scarica da Google Play un QR Code Reader

2. cattura il nostro QR Code e apri il Link indicato

3. scarica l'App ed installala (nota: la App è sicura.E' salvata su server OneDrive di Microsoft)



Invia i tuoi commenti/suggerimenti ad info@tek4edu.com: saranno graditi ! Grazie



MIT AppInventor2: Designer screen
MIT AppInventor2: Designer screen

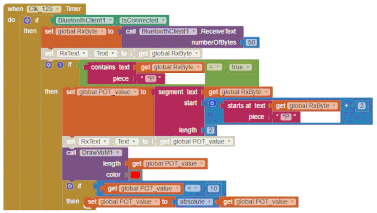

MIT AppInventor2: Block screen
MIT AppInventor2: Block screen


 - Video tutorial: Descrizione, Funzionamento e App


RICEVITORE HDMI mod.T4E-ACC-08 (opzione)

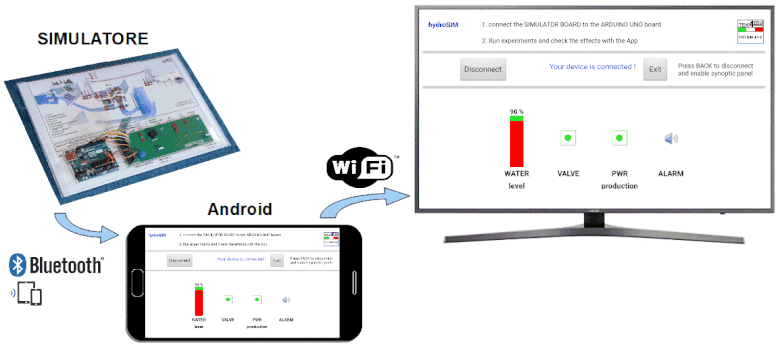

Il Ricevitore HDMI mod.T4E-ACC-08 è un kit completo che può essere utilizzato dall'insegnante durante una esercitazione, per visualizzare con un monitor TV, una LIM o un videoproiettore, tutte le operazioni eseguite sullo schermo di un dispositivo Android (smartphone o tablet).

L'insegnante utilizza la App presente sul dispositivo Android e ne spiega il funzionamento agli Studenti, mentre la stessa schermata viene trasmessa e replicata fedelmente sul monitor di maggiori dimensioni.

E' ideale per l'utilizzo con i nostri simulatori di processo serie Easy mod.T4E-SIM-xx-E per mostrare la App utilizzata per controllare il funzionamento del simulatore o durante lo sviluppo/modifiche della App con MIT App Inventor
