MULTI FUNCTION POWER SUPPLY mod. T4E-MOD-01

Download
DEPLIANT
T4E-MOD-01_R.0_1606_IT.pdf
Documento Adobe Acrobat 564.8 KB



Il modulo Multifunction Power Supply mod.T4E-MOD-01 è un alimentatore completo che può essere utilizzato:

  • per studiare i regolatori di tensione e corrente (battery charger), fissi e regolabili, positivi e negativi
  • come alimentatore di laboratorio per alimentare circuiti sperimentali.

Il display, la tastiera e il microcontrollore  permettono misure di tensione e corrente e differenti modalità d'uso, come negli alimentatori professionali.

Sono presenti la Arduino interface e la Breadboard interface per poter collegare il modulo all'esterno.


Modulo e scheda Arduno UNO



DDS FUNCTION GENERATOR mod. T4E-MOD-10

Download
DEPLIANT
T4E-MOD-10_R.0_1703_IT.pdf
Documento Adobe Acrobat 537.0 KB

Il modulo DDS Function Generator mod.T4E-MOD-10 è un generatore di forme d'onda completo che può essere utilizzato:

  • per studiare la tecnologia DDS (Direct Digital Synthesis)  che è utilizzata per sintetizzare digitalmente una forma d'onda periodica
  • come generatore di funzioni di laboratorio per fornire i segnali necessari ai circuiti sperimentali. 3 utili accessori sono inclusi

Il display, la tastiera e il microcontrollore  permettono l'impostazione e la visualizzazione della frequenza desiderata e la gestione delle differenti modalità d'uso, come nei generatori professionali.

Sono presenti la Arduino interface per poter collegare il modulo ad una scheda Arduino UNO esterna.


Simple LEDs game

Frequenza: da 1 MHz a  0.1 Hz, Zout= 50 Ohm

Uscite collegate direttamente ai LED senza resistenza serie.

Uscita SINE out:       led BIANCO

Uscita PULSE out:    led VERDE (40% duty-cycle)

Uscita SQUARE out: led ROSSO (50% duty-cycle)

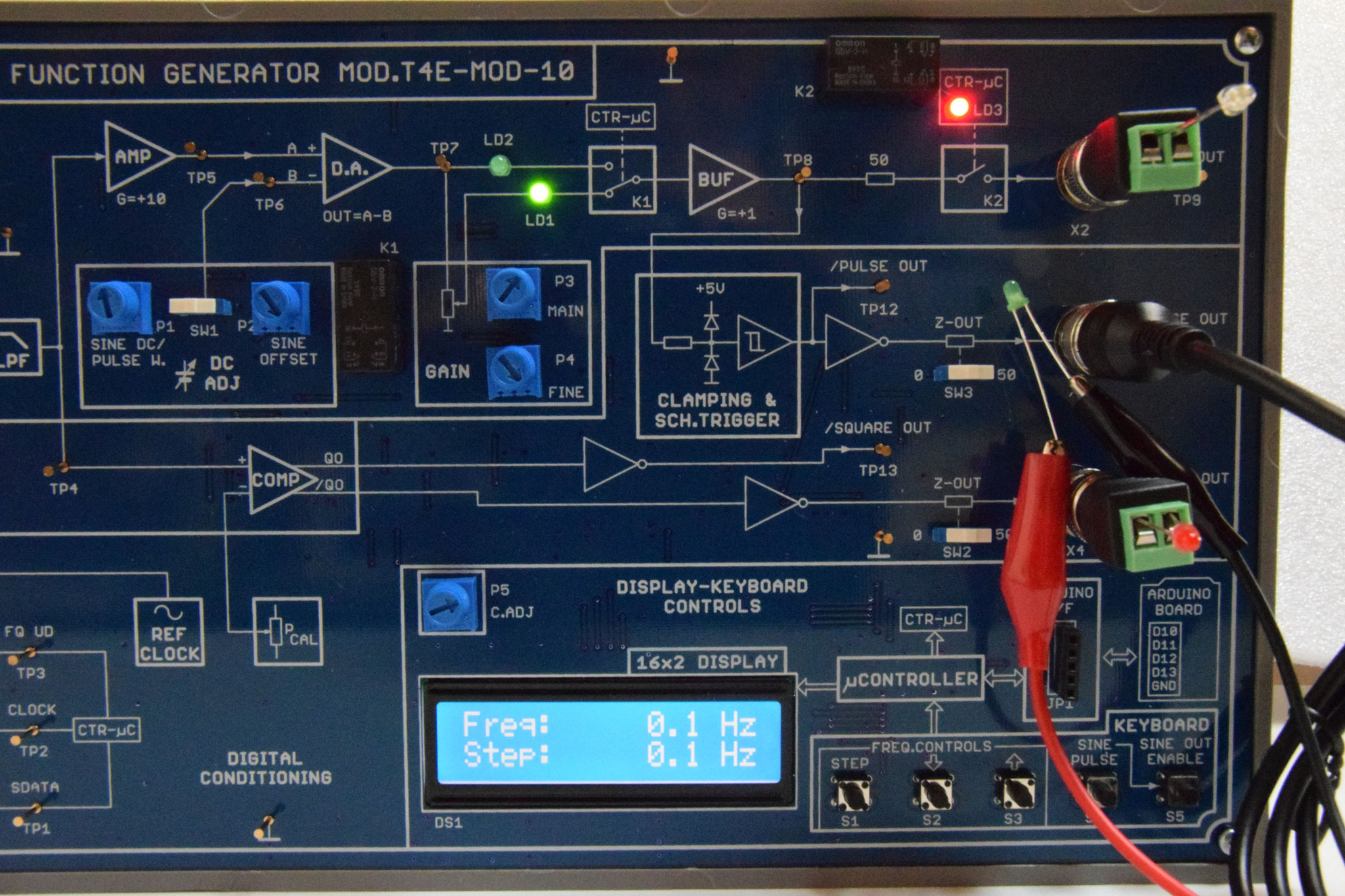

a) Freq. 0.1 Hz, uscite Sine/Pulse/Square collegate ai led

b) 1MHz - Uscite SQUARE e SINE

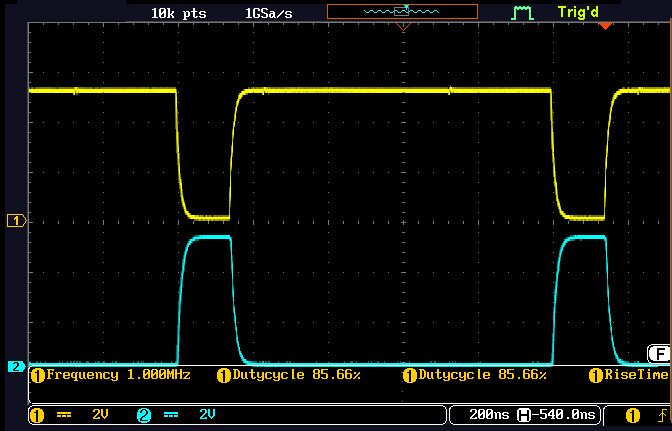

c) 1MHz - Uscite PULSE diretta e negata
