BT & DDS FUNCTION GENERATOR mod. T4E-ASB-01

ad9850 shield Arduino DDS function generator
Download
DEPLIANT
T4E-ASB-01-R.0_1707_IT.pdf
Documento Adobe Acrobat 613.4 KB
ad9850 shield Arduino DDS function generator
ad9850 shield Arduino DDS function generator
App Android
App Android
QRcode
QRcode



La scheda BT & DDS Function Generator mod.T4E-ASB-01 è una shield per scheda Arduino/Genuino UNO che permette di costruire un compatto generatore di funzioni controllabile da un dispositivo mobile Android (smartphone o tablet) attraverso la sua interfaccia Bluetooth.

Utilizzando un Power Bank può avere uso portatile.

E' disponibile nelle versioni:

  • già montata:            mod.T4E-ASB-01
  • in kit di montaggio mod.T4E-ASB-01-K

Può generare segnali di forma d'onda sinusoidale, quadra e impulsiva, con frequenza selezionabile, da pochi Hertz siano ad alcuni MHz, utilizzando la sua App Android myGEN scaricabile leggendo il QRcode .

Per utilizzare la shield non è necessario conoscere l'elettronica: è stata progettata per essere utilizzata in modo "immediato". E' sufficiente:

1. inserire la shield su una scheda Arduino

2. alimentare la scheda Arduino collegandola ad un Computer o con un alimentatore

3. installare l'Arduino Software IDE

4. aprire ed eseguire l'upload del codice (sketch

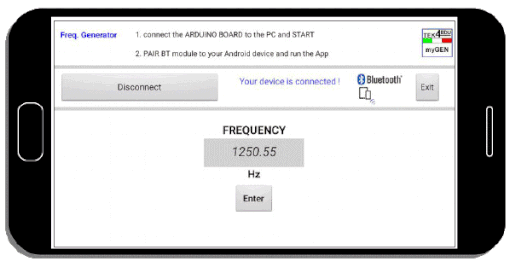

5. installare ed utilizzare la App inclusa che permette di impostare la frequenza del generatore



I segnali generati possono essere forniti a:

- circuiti sperimentali. Ad esempio fornendo il segnale sinusoidale ad un amplificatore audio, si potrà analizzare la sua risposta in frequenza, misurare la sua potenza di uscita ad una determinata frequenza, o eseguire altri esperimenti.

- un oscilloscopio, per mostrare agli Studenti come utilizzare questo strumento per eseguire delle misurazioni (ampiezza, frequenza, periodo,...). Inoltre se lo strumento permette l'analisi FFT sarà possibile mostrare le caratteristiche di un segnale periodico nel dominio della frequenza (vedi immagine 2).

ad9850 shield Arduino DDS function generator

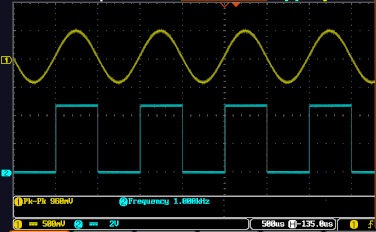

1) 1kHz uscite SINE (CH1,giallo) e SQUARE (CH2,blu)
1) 1kHz uscite SINE (CH1,giallo) e SQUARE (CH2,blu)

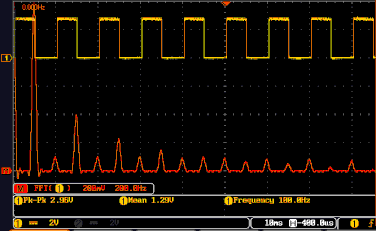

2)100Hz: onda quadra(CH1, giallo) e FFT CH1(rossa)
2)100Hz: onda quadra(CH1, giallo) e FFT CH1(rossa)

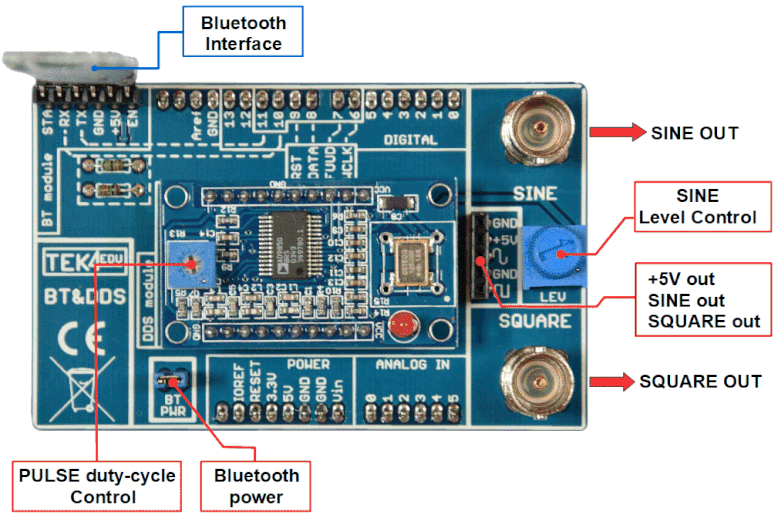

Versione in kit di montaggio mod.T4E-ASB-01-K
Versione in kit di montaggio mod.T4E-ASB-01-K

Video tutorial


EDU SHIELD mod. T4E-ASB-02

vernier BTA Analog Protoboard Adapter BTA-ELV
Sensore di Temperatura (incluso)
Download
DEPLIANT
T4E-ASB-02-R.1_1811_IT.pdf
Documento Adobe Acrobat 434.7 KB
ad9850 shield Arduino DDS function generator
ad9850 shield Arduino DDS function generator
ad9850 shield Arduino DDS function generator
App Android
App Android
Remote Control  QRcode
Remote Control QRcode
Remote Monitoring QRcode
Remote Monitoring QRcode



La scheda EDU SHIELD mod.T4E-ASB-02 è una shield didattica per scheda Arduino/Genuino UNO che permette di costruire un sistema compatto ed immediato per l'insegnamento learning by doing di Arduino.

Utilizzando un Power Bank può avere uso portatile: il suo display mostra le misure o le informazioni desiderate.

E' possibile eseguire 12 esperimenti differenti: per ogni esperimento viene fornito il codice Arduino e la App (se necessaria) per la comunicazione tra la scheda ed un dispositivo Android.

La scheda contiene diversi dispositivi pronti per l'uso, senza necessità di dover eseguire cablaggi spesso complessi e confusi: è necessario solo caricare il codice  (sketch) dell'esperimento desiderato che permetterà di attivare il trasduttore o leggere lo stato di un sensore o visualizzare sul display l'informazione desiderata, ecc.

La presenza dell'interfaccia Bluetooth permette l'invio o la ricezione delle informazioni verso o da un dispositivo mobile Android (smartphone o tablet).

Con questa scheda ci si può concentrare sul codice per realizzare sistemi complessi in completa assenza di cablaggio, eliminando il rischio di malfunzionamento dovuto ad una connessione errata o instabile, oppure il danneggiamento di una porta della scheda Arduino o di un componente elettronico, per errata progettazione del circuito.

Include e gestisce display LCD, Led, interruttori,  relè, segnalatore acustico, potenziometri, tastiera costituita da più pulsanti, sonda di temperatura e interfaccia Bluetooth.

Sono presenti N.2 interfaccie analogiche (compatibili con i sensori analogici BTA Vernier) che possono essere utilizzate per acquisire grandezze analogiche fornite da schede sperimentali o breadboard esterne.

Per utilizzare la shield non è necessario conoscere l'elettronica: è stata progettata per essere utilizzata in modo "immediato".

La scheda è pronta con i suoi componenti e dispositivi senza necessità di alcun cablaggio.

Le App myEDU, scaricabili utilizzando i QRcode presenti nella pagina, rendono immediato l'utilizzo della scheda con un dispositivo Android.

Gli Studenti, seguendo le indicazioni del manuale, possono realizzare proprie App Android che comunicheranno con la scheda, utilizzando:

- semplici applicazioni gratuite scaricabili da Google Play oppure

- altri ambienti di sviluppo, come ad esempio MIT App Inventor 2 (AI2), che usa la programmazione per oggetti con tecnica drag-and-drop.



Sono disponibili le versioni:

  • già montata             mod.T4E-ASB-02
  • in kit di montaggio mod.T4E-ASB-02-K

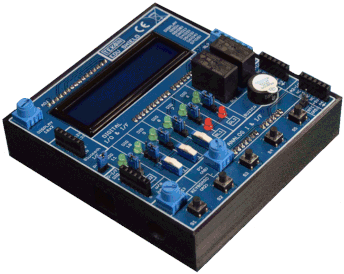

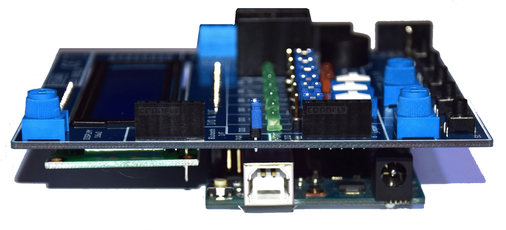

EDU SHIELD montata su scheda Arduino UNO (non inclusa)



Video tutorial



MIT App Inventor 2 (AI2)

In dotazione con la EDU SHIELD sono fornite N.2 App myEDU realizzate con App Inventor 2 for Android (AI2), che è un ambiente di sviluppo gratuito per applicazioni Android open-source gestito dal MIT (Massachusetts Institute of Technology).

AI2 usa la programmazione ad oggetti con una interfaccia molto semplice ed intuitiva, tipo drag-and-dropmolto simile ad altri ambienti di programmazione come Scratch.



Sono forniti:

- i file sorgenti .aia (Designer e Blocks) e

- i file compilati .apk (scaricabili con QRcode).

SCRATCH TEK4EDU

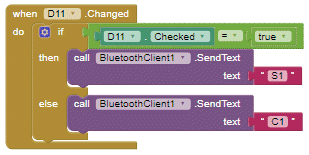

MIT AppInventor2: Designer screenshot
SCRATCH TEK4EDU
MIT AppInventor2: Blocks screenshot

Dettaglio di una funzione


SCRATCH TEK4EDU

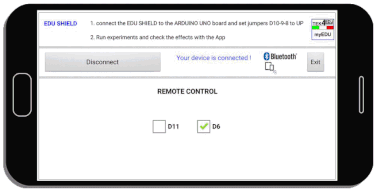

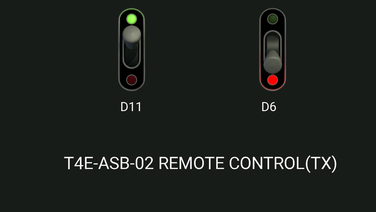

App Remote Control
SCRATCH TEK4EDU
App Remote Monitoring


Google Play

La EDU SHIELD è compatibile con software che possono essere scaricati gratuitamente da Google Play e che permettono di realizzare App Android in modo molto semplice ed intuitivo .

E' spiegato che software usare e come usarlo.

I seguenti screenshot mostrano alcuni esempi di App realizzate.



SCRATCH TEK4EDU
App Remote Control
SCRATCH TEK4EDU
App Remote Monitoring


Esempi di esercitazioni



Esperimento N.7:

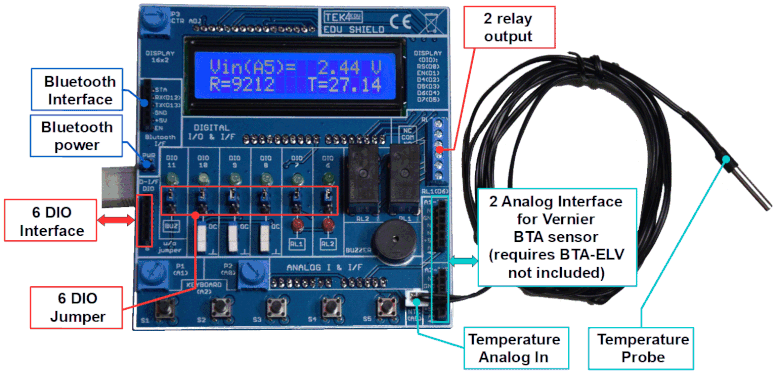

Misurazione temperatura con sonda (inclusa) e spiegazione Layout

vernier BTA Analog Protoboard Adapter BTA-ELV

Esperimento N.9:

Misurazione intensità livello sonoro con Sound Level Sensor (non incluso) della Vernier

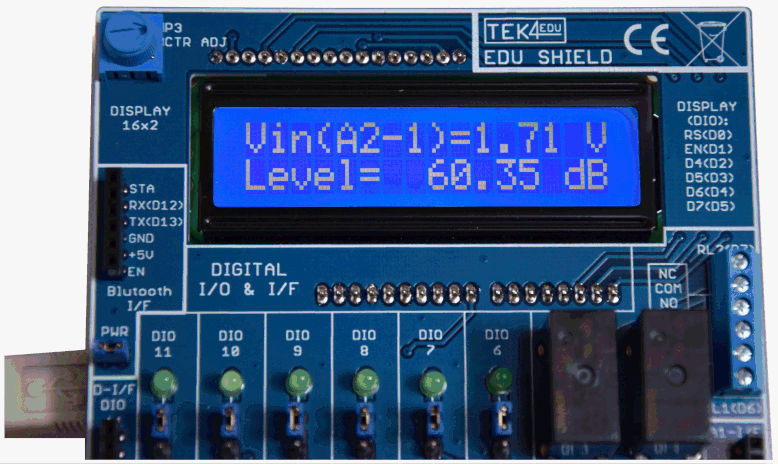

Il display mostra la tensione (in Volt) fornita dal sensore all'ingresso analogico e la misura in dB.

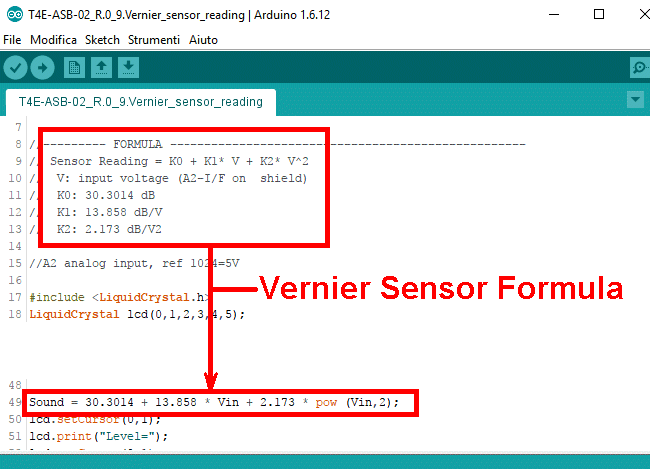

L'immagine inferiore mostra la formula del sensore fornita dalla Vernier inserita nel codice Arduino.

I sensori analogici BTA Vernier che forniscono 0-5V, possono essere collegati alla EDU SHIELD utilizzando l'Analog Protoboard Adapter BTA-ELV non incluso.

vernier BTA Analog Protoboard Adapter BTA-ELV
vernier BTA Analog Protoboard Adapter BTA-ELV

Stampa 3D

Scarica dalla sezione 3D MODEL il file .STL per stampare con  la tua stampante il contenitore per la tua shield.



RICEVITORE HDMI mod.T4E-ACC-08 (opzione)

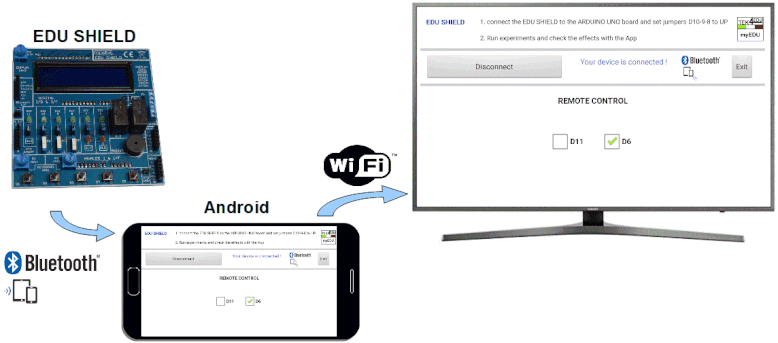

Il Ricevitore HDMI mod.T4E-ACC-08 è un kit completo che può essere utilizzato dall'insegnante durante una esercitazione, per visualizzare con un monitor TV, una LIM o un videoproiettore, tutte le operazioni eseguite sullo schermo di un dispositivo Android (smartphone o tablet).

L'insegnante utilizza la App presente sul dispositivo Android e ne spiega il funzionamento agli Studenti, mentre la stessa schermata viene trasmessa e replicata fedelmente sul monitor di maggiori dimensioni.

E' ideale per l'utilizzo con la nostra Shield didattica per Arduino EDU SHIELD mod.T4E-ASB-02 per mostrare le App utilizzate per controllare/monitorare la shield o durante lo sviluppo/modifiche delle App con MIT App Inventor.
